Łańcuchy rolkowe dwurzędowe
Łańcuchy duplex do przenoszenia większych obciążeń i momentów w napędach przemysłowych.
Zapytaj o ten produkt →Łańcuchy rolkowe dwurzędowe dla przemysłu

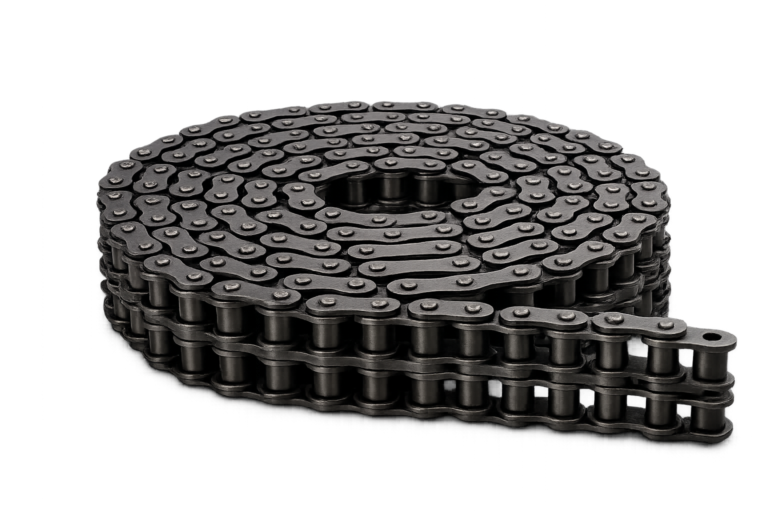

Łańcuchy rolkowe dwurzędowe — nazywane również łańcuchami duplex lub B-2 — są zbudowane z dwóch równoległych rzędów ogniw połączonych wspólnymi sworzniami. Takie rozwiązanie stosuje się w napędach, w których łańcuch jednorzędowy nie zapewnia wymaganej zdolności przenoszenia obciążenia, a konstrukcja maszyny pozwala na zastosowanie szerszego układu.
W ALMA dobieramy łańcuch dwurzędowy razem z odpowiednim kołem wyposażonym w dwa rzędy zębów. Weryfikujemy oznaczenie, podziałkę, rozstaw rzędów, obciążenie oraz warunki pracy. Łańcuch duplex nie jest łańcuchem o podwójnej podziałce — to dwie różne konstrukcje wymagające odrębnego doboru.
W ALMA pomagamy dobrać rozwiązanie na podstawie oznaczenia, wymiarów, dokumentacji lub warunków pracy maszyny.
Dlaczego warto zapytać w ALMA?
Dostępne rozwiązania
- europejskie B-2
- amerykańskie ANSI w odpowiednich seriach
- wykonania standardowe i specjalne
- różne podziałki i długości
Dane potrzebne do doboru
- oznaczenie i norma
- podziałka łańcucha
- podziałka poprzeczna między rzędami
- długość oraz wymagane ogniwo łączące
Łańcuchy dwurzędowe DIN 8187 / ISO 606
Podstawowe wymiary popularnych łańcuchów serii B-2. Przy zamówieniu potwierdzamy parametry konkretnego wykonania.
| Oznaczenie | Podziałka p [mm] | Szerokość b1 [mm] | Rolka d1 [mm] | Rozstaw pt [mm] | Min. obciążenie niszczące [kN] |
|---|---|---|---|---|---|
| 06B-2 | 9,525 | 5,72 | 6,35 | 10,24 | 16,0 |
| 08B-2 | 12,700 | 7,75 | 8,51 | 13,92 | 31,1 |
| 10B-2 | 15,875 | 9,65 | 10,16 | 16,59 | 44,5 |
| 12B-2 | 19,050 | 11,68 | 12,07 | 19,46 | 57,8 |
| 16B-2 | 25,400 | 17,02 | 15,88 | 31,88 | 106,0 |
| 20B-2 | 31,750 | 19,56 | 19,05 | 36,45 | 170,0 |
Gdzie stosuje się ten produkt?
Jak przygotować dane?
Oprócz podziałki, średnicy rolki i szerokości wewnętrznej zmierz rozstaw między dwoma rzędami. Koło musi mieć dwa rzędy zębów dopasowane do tej samej normy.
Najczęstsze pytania o łańcuchy rolkowe dwurzędowe
Czym różni się duplex od simplex?
Duplex ma dwa rzędy ogniw połączone wspólnymi sworzniami i wymaga koła dwurzędowego.
Czy to łańcuch o podwójnej podziałce?
Nie. Liczba rzędów i podwójna podziałka opisują dwie różne cechy konstrukcji.
Czy łańcuch B-2 pasuje na koło B-1?
Nie. Wymagane jest koło z dwoma rzędami zębów o właściwym rozstawie.
Katalogi i pliki PDF
Ogólny katalog łańcuchów zostanie dołączony po otrzymaniu i sprawdzeniu aktualnych materiałów. Dane techniczne publikujemy na podstawie dokumentacji właściwej dla konkretnego wykonania.
Potrzebujesz łańcuchy rolkowe dwurzędowe?
Prześlij oznaczenie, wymiary, zdjęcia lub opisz zastosowanie. Pomożemy dobrać właściwe rozwiązanie.
